CTC nepārtraukti transponēta vadu līnija

GRM velmētavas CTC nepārtraukti transponētās vadu līnijas lepojas ar stabilu darbību un augstu precizitāti, atbalsta ātruma regulēšanu un pielāgotas konfigurācijas, un ir plaši pielietojamas precīzijas vadu ražošanā transformatoru, jaunu enerģijas transportlīdzekļu, sadzīves tehnikas, medicīnas un kosmosa elektriskajos laukos. Sazinieties ar mums!

Nosūtīt pieprasījumu

Produkta apraksts

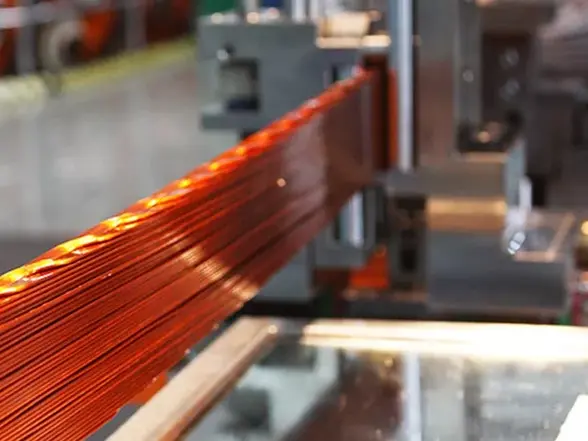

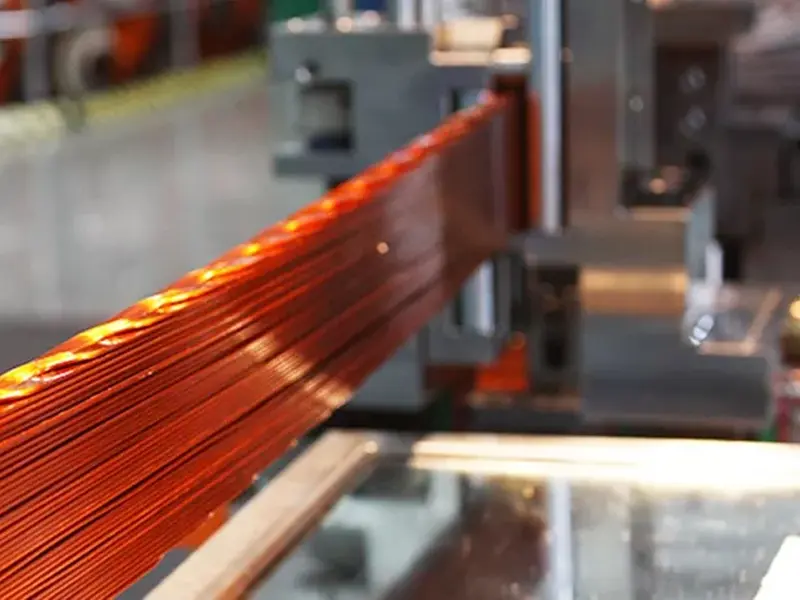

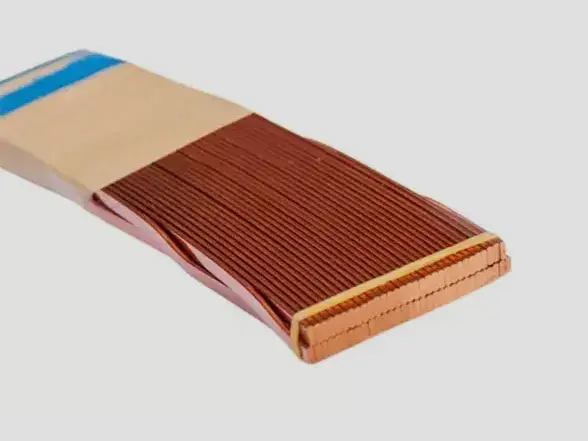

GRM Rolling Mill's CTC Continuously Transposed Conductor Line nepārtraukti transponē no 5 līdz 47 pavedieniem, pārklājot auksti apstrādātas, bezskābekļa plakanas vara stieples ar izolācijas laku un iesaiņojot tās ar izolācijas papīru un citiem izolācijas materiāliem. Pēc tam vadītāji tiek savīti kompaktā un glīti sakārtotā taisnstūra šķērsgriezuma vadītāju saišķī.

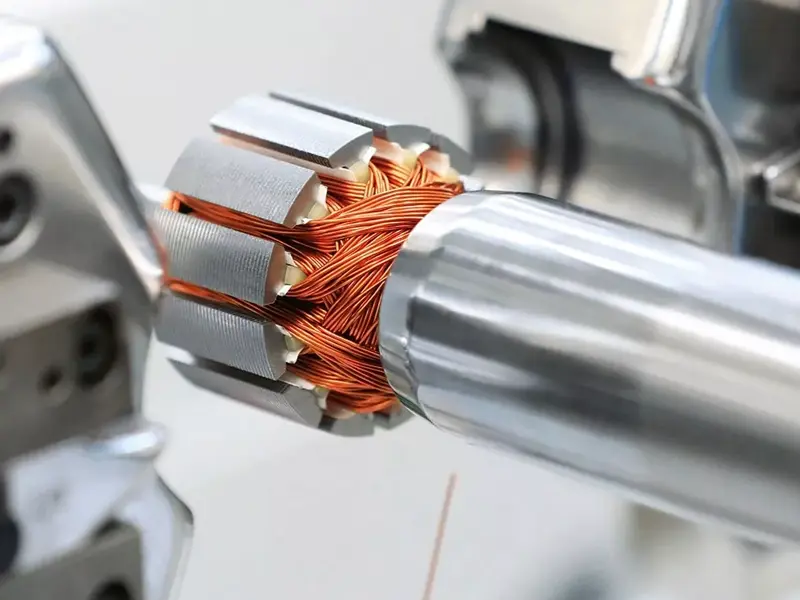

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Lietojumprogrammu nozares

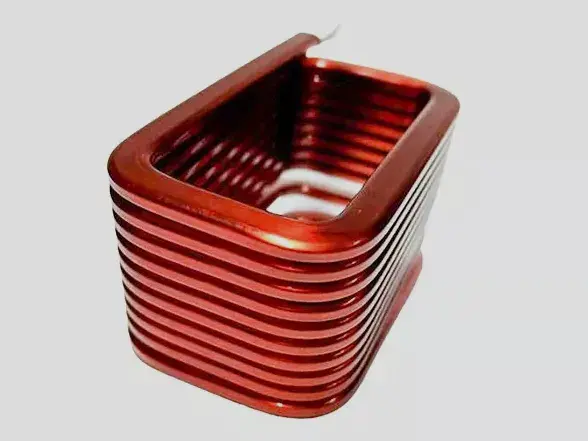

1. transformatora tinumi

2. EV sastāvdaļas

3. Sadzīves tehnika

4. Medicīnas ierīces

5. Aviācijas un kosmosa elektriskie mezgli

Galvenā procesa plūsma

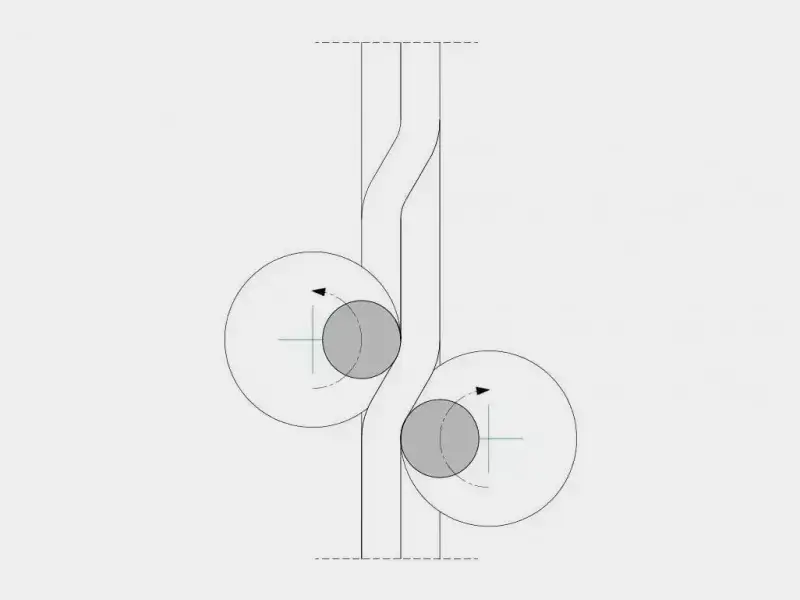

Izmaksa → Paralēlā vadība → Precīza transponēšana → Izolācijas ietīšana (pēc izvēles) → Uzņemšana

Tehniskās specifikācijas

Viena vadītāja parametri	Min	Maks
Biezums	1,15 mm	3,15 mm
Platums	3,0 mm	12,5 mm
Platuma/biezuma attiecība	3:1	8:1
Emaljas biezums	0,08 mm	0,18 mm

CTC vadītāja parametri	Min	Maks
Ražošanas ātrums	1 m/min	15 m/min
Diriģentu skaits	5 (nepāra)	47 (nepāra)
Augstums (mm)	5.0	80.0
Platums (mm)	6.0	26.0
Transpozīcijas solis (mm)	20	280
Augstuma/platuma attiecība	1:3	8:1
Transponēšanas stumšanas ātrums	colspan = "2"	150 reizes/min

Galvenās iezīmes

1. Precīzijas transponēšanas sistēma stabilai vadītāju izlīdzināšanai

2. CTC nepārtraukti transponētā vadu līnija var būt saderīga ar plakaniem vara vadītājiem, kas pārklāti ar emalju.

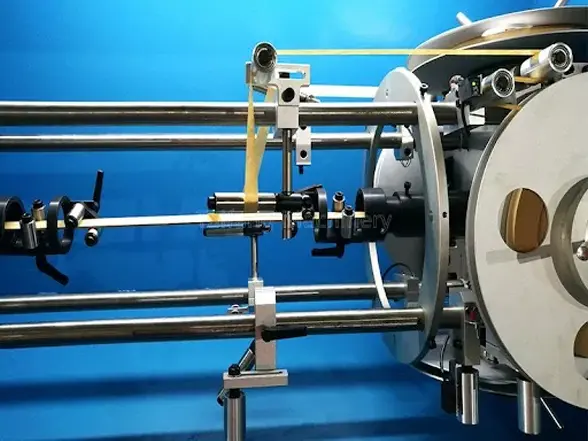

3. Izvēles izolācijas papīra iesaiņojuma bloks

4. Servo kontrolēta spriegojuma un tinumu sistēma

Tehniskās priekšrocības

GRM ražotne ir aprīkota ar tiešsaistes pārklāšanas un pārbaudes sistēmām, kas spēj apstrādāt īpašus magnētu vadus ar daudzslāņu emaljas pārklājumiem. Svaiga pārklājuma apstrāde tajā pašā objektā uzlabo elektriskās pretestības veiktspēju un uzlabo vadītāja virsmas kvalitāti. Nepārtraukta tiešsaistes uzraudzība vēl vairāk nodrošina izmēru konsekvenci un ilgtermiņa darbības stabilitāti.

FAQ

1. Kas ir CTC vadītājs?

CTC (Continuously Transposed Conductor) ir taisnstūrveida vadītāju saišķis, kas izgatavots, nepārtraukti transponējot vairākus izolētus plakanos vadītājus, lai samazinātu virpuļstrāvas zudumus transformatoros.

2. Kādus materiālus līnija var apstrādāt?

Līnija galvenokārt paredzēta ar emalju pārklātiem bezskābekļa plakaniem vara vadītājiem un saistītiem magnētu stiepļu materiāliem.

3. Vai mašīnu var pielāgot?

Jā. GRM nodrošina pielāgotas konfigurācijas atbilstoši vadītāju izmēriem, ražošanas ātrumam, izolācijas struktūrai un iekārtas izkārtojumam.

Vai esat gatavs uzlabot savu magnētisko stiepļu ražošanu?

Sazinieties ar GRM, lai iegūtu pielāgotus CTC vadu ražošanas risinājumus, kas pielāgoti precīzai plakano vadu apstrādei, transformatoru lietojumiem un progresīvai magnētu stiepļu ražošanai.
