Saules PV lentes mašīna

Saules PV lentes un MBB vadu ražošanas risinājumi

GRM nodrošina pilnīgus ražošanas risinājumusPV starpsavienojumu lentes, PV kopņu lentes un MBB apaļo vadu ražošana. Mūsu aprīkojuma klāsts ietver precīzas velmēšanas, atlaidināšanas, alvošanas, virsmas apstrādes un automātiskās spolēšanas sistēmas, kas atbalsta augstas veiktspējas vadītāju ražošanu moderniem fotoelementu moduļiem.

Izstrādāti stabilai kvalitātei, precīzai izmēru kontrolei un uzticamai ilgstošai darbībai, GRM risinājumi palīdz ražotājiem apmierināt pieaugošo pieprasījumu pēc augstas efektivitātes saules bateriju savienojuma tehnoloģijām.

Pilnīgi aprīkojuma risinājumi saules vadiem

PV starpsavienojumu lente

PV kopne

MBB apaļais vads

Starpsavienojuma lentepārnes strāvu starp saules baterijām,kopnes lentesavāc un piegādā strāvu sadales kārbā, kamērMBB apaļa stieplenodrošina lielāku moduļa efektivitāti, samazinot ēnojuma zudumus.

Šiem vadītājiem ir izšķiroša nozīme jaudas izvadē, uzticamībā un ilgtermiņa moduļa veiktspējā.

Kā tiek ražoti saules vadi

GRM nodrošina pilnīgus ražošanas risinājumus saules vadu ražošanai. GRM aprīkojums aptver visu ražošanas darbplūsmu no precīzas velmēšanas un atlaidināšanas līdz vara materiāla sagatavošanai un spolēšanai līdz gataviem PV lentes un MBB stiepļu izstrādājumiem.

Integrētais ražošanas process nodrošina izmēru precizitāti, stabilu pārklājuma kvalitāti un augstu ražošanas efektivitāti.

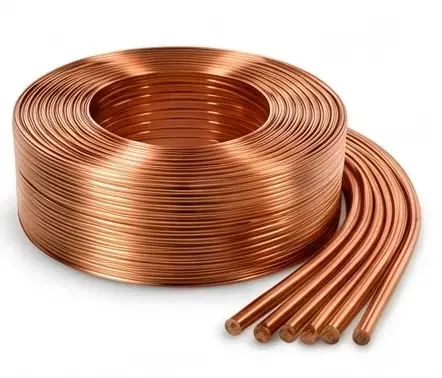

Vara izejmateriāls

Augstas tīrības vara stienis kā izejviela

Vara stienis

Vara stieple

→

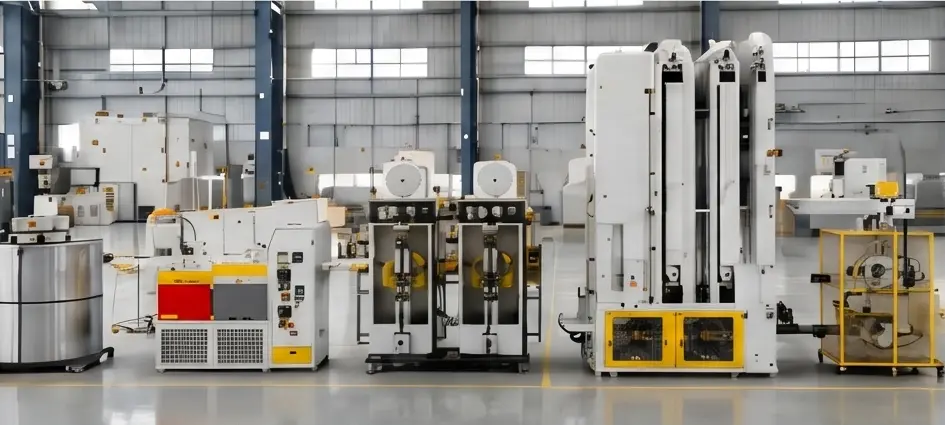

GRM ražošanas iekārtas

Pilnīga ražošanas līnija precīzai formēšanai, atkausēšanai un spolēšanai

Ripošana
Mill

Atkausēšana
Krāsns

Virsma
Ārstēšana

Spolēšana
Sistēma

Elektriskās
Kontrole

→

Saules vadi

Augstas precizitātes PV lente un MBB apaļais vads

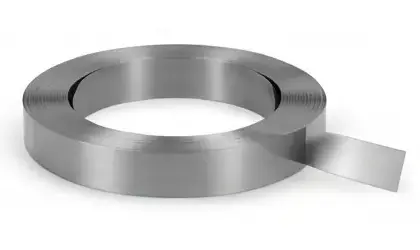

PV lente

(Savstarpējā savienojuma lente/kopnes lente)

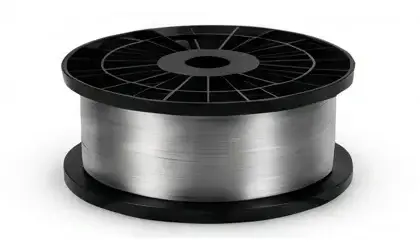

MBB apaļais vads

(φ0,20–0,25 mm)

→

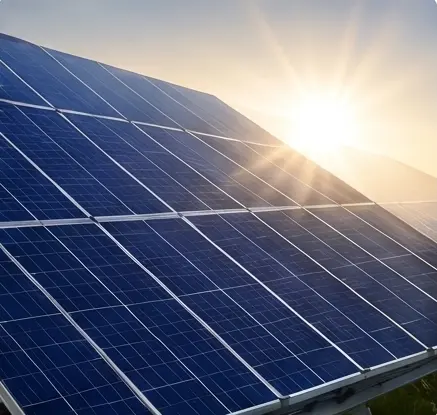

Saules modulis

Izmanto augstas efektivitātes saules moduļos

TOPCon
Moduļi

HJT
Moduļi

Produktu salīdzinājums.

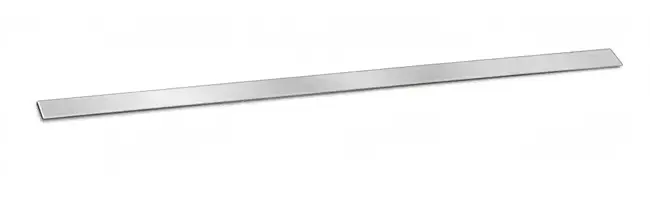

PV starpsavienojumu lente

(Lente)

Funkcija

Šūnas savienojums

Platums

0,3 – 1,6 mm

Biezums

0,10 – 0,25 mm

Pieteikums

Šūnu virkne

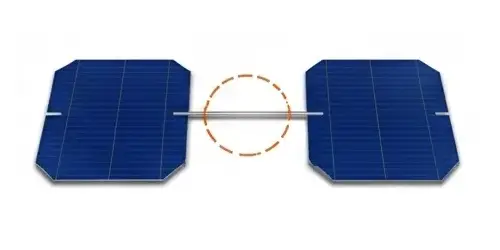

Savieno blakus esošās šūnas pāri moduļa virknei.

Galvenā priekšrocība

Uzticams savienojums starp šūnām ar augstu lodējamību un izcilu vadītspēju.

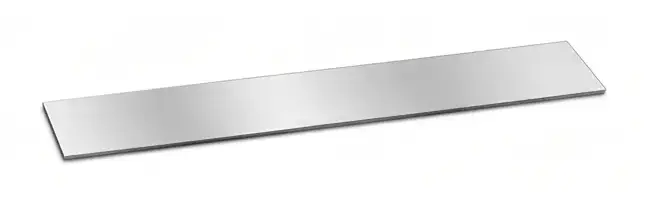

PV kopņu lente

(autobusa vads)

Funkcija

Pašreizējā kolekcija

Platums

3,0 – 8,0 mm

Biezums

0,20 – 0,50 mm

Pieteikums

Moduļa izvade

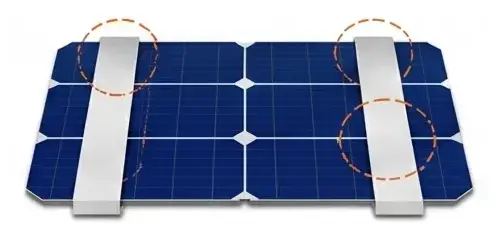

Busbar ribbon current collection diagram

Savāc strāvu no savstarpēji savienotām šūnām un pārvada uz sadales kārbu.

Galvenā priekšrocība

Zema pretestība un liela strāvas nestspēja maksimālai jaudai.

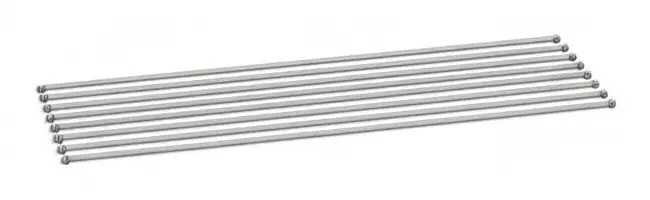

PV MBB apaļais vads

Funkcija

Vairāku kopņu savienojums

Diametrs

φ0,20 – 0,26 mm

Biezums

–

Pieteikums

Augstas efektivitātes moduļi

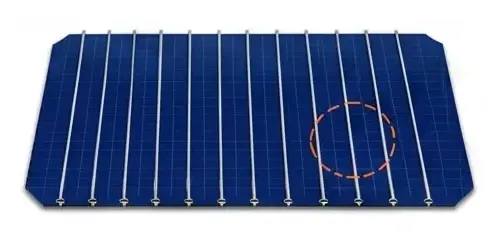

MBB round wire soldering on cell surface

Lodēts uz šūnas virsmas, lai samazinātu ēnojumu un uzlabotu efektivitāti.

Galvenā priekšrocība

Samazināts ēnojuma zudums un labāka gaismas izmantošana augstākai moduļa efektivitātei.

Funkcija	PV starpsavienojumu lente (cilnes lente)	PV kopnes lente (kopnes vads)	PV MBB apaļais vads
Funkcija	Šūnas savienojums	Pašreizējā kolekcija	Vairāku kopņu savienojums
Platums	0,3-1,6 mm	3,0-8,0 mm	-
Biezums	0,1-0,25 mm	0,20 -0,50 mm	-
Diametrs	-	-	φ0,20-0,26 mm
Pieteikums	Šūnu virkne	Moduļa izvade	Augstas efektivitātes moduļi

PV lenti un MBB apaļo vadu plaši izmanto augstas efektivitātes fotoelektrisko moduļu ražošanā. Ātri ieviešot TOPCon, HJT un BC šūnu tehnoloģijas, ražotāji pieprasa vadus ar augstāku precizitāti, labāku lodējamību un uzlabotu elektrisko veiktspēju.

GRM iekārtas atbalsta saules vadu ražošanu, ko izmanto:

TOPCon moduļi

HJT moduļi

BC moduļi

Parastie kristāliskā silīcija moduļi

Lietderības mēroga saules enerģijas sistēmas

Sadalītie saules enerģijas projekti

Uzticas nozares līderi

GRM aprīkojums ir piegādāts vadošajiem PV lentu un saules vadu ražotājiem Ķīnā un ārvalstu tirgos. Gadu gaitā sadarbojoties ar nozares partneriem, GRM ir uzkrājis plašu pieredzi vadītāju velmēšanā, atkausēšanā, alvošanā un procesu optimizēšanā.

Mūsu saules PV lentes iekārtu risinājumi atbalsta ražotājus, kas ražo vadus augstas efektivitātes saules moduļiem, un palīdz klientiem uzlabot produktivitāti, produktu konsekvenci un ilgtermiņa darbības uzticamību.

Sāciet savu saules PV ražošanas projektu

Neatkarīgi no tā, vai ienākat PV vadu nozarē vai paplašinat savu ražošanas jaudu, GRM nodrošina pilnīgus aprīkojuma risinājumus, procesu zināšanas un ilgtermiņa tehnisko atbalstu.

Sazinieties ar GRMpielāgotsPV lentes vai MBB stieples ražošanas risinājums.

Kāpēc izvēlēties GRM?

Koncentrēts uz modernu iekārtu un uzticamu risinājumu piegādi PV lentes un MBB stiepļu ražošanai.

20+

Gadiem

Precīzas velmēšanas pieredze

Plašas zināšanas precīzās velmēšanas, pārklāšanas un vadu ražošanas iekārtās.

10+

Patenti

Patentēta tehnoloģija

Vairākas patentētas tehnoloģijas precīzai velmēšanai, spriegojuma kontrolei un virsmas apstrādes procesiem.

100+

Instalētās līnijas

Nozares atsauces

Uzticas vadošie PV lentu un saules vadu ražotāji visā pasaulē.

24/7

Tehniskais atbalsts

Dzīves cikla pakalpojums

Visaptverošs atbalsts no uzstādīšanas un nodošanas ekspluatācijā līdz jauninājumiem un optimizācijai.

Bieži uzdotie jautājumi

1. Kas ir PV lente?

PV lente ir plakans vara vadītājs, kas pārklāts ar lodmetālu un tiek izmantots, lai savienotu saules baterijas fotoelektrisko moduļu iekšpusē.

2. Kāda ir atšķirība starp starpsavienojuma lenti un kopnes lenti?

Starpsavienojuma lente savieno saules baterijas, savukārt kopnes lente savāc un nodod elektrisko strāvu uz sadales kārbu.

3. Kas ir MBB apaļais vads?

MBB apaļais vads tiek izmantots vairāku kopņu saules moduļos, lai samazinātu ēnojuma zudumus un uzlabotu moduļa efektivitāti.

4. Kāds aprīkojums ir nepieciešams PV lentes ražošanai?

Pilnīga PV lentes ražošanas līnija parasti ietver velmēšanas, atkausēšanas, alvošanas, spriegojuma kontroles un spolēšanas sistēmas.

5.Vai viena ražošanas līnija var ražot dažādu izmēru lentes?

Jā. GRM sistēmas var konfigurēt elastīgai ražošanai un ātrai produktu maiņai.

View as

PV kopņu lentes ražošanas līnija

GRM PV kopņu lentes ražošanas līnija ir paredzēta, lai nepārtraukti apstrādātu TU1 bezskābekļa vara apaļo stiepli augstas precizitātes plakanā vadošā lentē, kas pārklāta ar alvu. Līnija ir piemērota PV starpsavienojumu lentes, kopņu lentes un atstarojošo kopņu lentu ražošanai.
Pilnajā līnijā ir iekļauta stiepļu vilkšana, precīza velmēšana, nepārtraukta atkvēlināšana, plūsmas apstrāde, karstās skārda pārklājums un automātiska uzņemšana. Tas palīdz PV lentes ražotājiem kontrolēt platuma un biezuma precizitāti, skārda pārklājuma kvalitāti, sloksnes taisnumu un tinumu konsistenci.
GRM kopņu lentes ražošanas līnija ir aptuveni 26 m gara un 3 m plata, un tās kopējais svars ir aptuveni 14 tonnas. Projektētais ātrums var sasniegt līdz 150 m/min atkarībā no vara stieples izmēra, gatavās lentes izmēriem, skārda ātruma un uzsūkšanas metodes. Tipiskos ražošanas apstākļos mēneša izlaide var sasniegt aptuveni 60-80 tonnas.

Lasīt vairāk Nosūtīt pieprasījumu

Jauna saules PV apaļo vadu mašīna

GRM jaunā saules PV apaļo vadu iekārta ir paredzēta starpsavienojumu lentu ražošanai, kas ir vadošais materiāls, ko izmanto PV moduļos.
Līnijā ir integrēta precīza zīmēšana, alvošana, spriegojuma kontrole un inteliģenta tinšana, lai atbalstītu stabilu lentes ģeometriju, vienmērīgu pārklājuma biezumu un nemainīgas mehāniskās īpašības. Šīs procesa iespējas palīdz PV ražotājiem uzlabot šūnu savienojuma kvalitāti, moduļu uzticamību un ilgtermiņa ražošanas konsekvenci.

Lasīt vairāk Nosūtīt pieprasījumu

<1 >

Mums kā uzticamam Saules PV lentes mašīna ražotājam un piegādātājam Ķīnā ir sava rūpnīca. Ja vēlaties iegādāties kvalitatīvus un izturīgus produktus, lūdzu, sazinieties ar mums.
