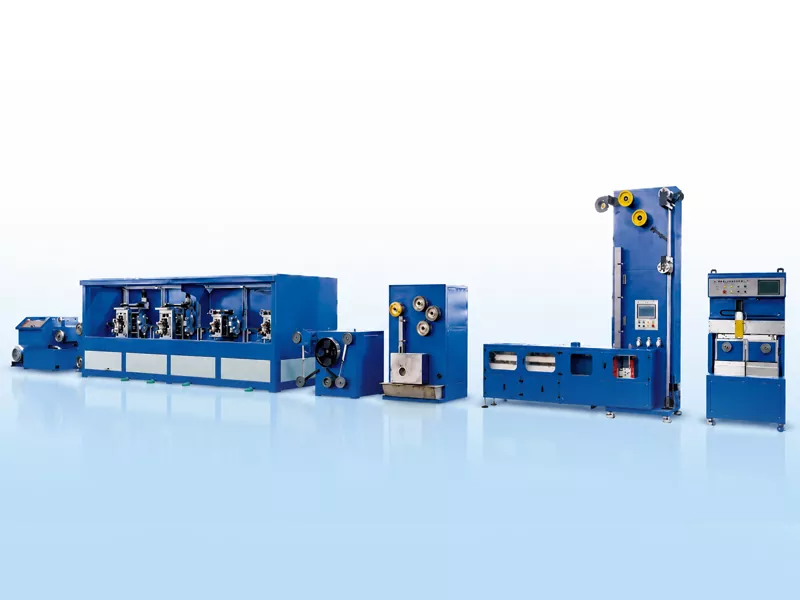

PV kopņu lentes ražošanas līnija

GRM PV kopņu lentes ražošanas līnija ir paredzēta, lai nepārtraukti apstrādātu TU1 bezskābekļa vara apaļo stiepli augstas precizitātes plakanā vadošā lentē, kas pārklāta ar alvu. Līnija ir piemērota PV starpsavienojumu lentes, kopņu lentes un atstarojošo kopņu lentu ražošanai.
Pilnajā līnijā ir iekļauta stiepļu vilkšana, precīza velmēšana, nepārtraukta atkvēlināšana, plūsmas apstrāde, karstās skārda pārklājums un automātiska uzņemšana. Tas palīdz PV lentes ražotājiem kontrolēt platuma un biezuma precizitāti, skārda pārklājuma kvalitāti, sloksnes taisnumu un tinumu konsistenci.
GRM kopņu lentes ražošanas līnija ir aptuveni 26 m gara un 3 m plata, un tās kopējais svars ir aptuveni 14 tonnas. Projektētais ātrums var sasniegt līdz 150 m/min atkarībā no vara stieples izmēra, gatavās lentes izmēriem, skārda ātruma un uzsūkšanas metodes. Tipiskos ražošanas apstākļos mēneša izlaide var sasniegt aptuveni 60-80 tonnas.

Nosūtīt pieprasījumu

Produkta apraksts

No vara stieples līdz gatavai kopnes lentei

PV kopņu lentes ražošanas līnija kā izejvielu galvenokārt izmanto vara stiepli. Stiepli vispirms novelk līdz vajadzīgajam diametram velmēšanai un pēc tam ar daudzstāvu precīzas velmēšanas palīdzību veido plakanu lenti. Pēc velmēšanas vara sloksni iziet cauri nepārtrauktai atkvēlināšanai, lai pielāgotu tās mehāniskās īpašības, kam seko plūsmas apstrāde un karstās skārda pārklājums. Beidzot gatavā lente tiek uztīta uz spoliem vai pankūku spolēm, izmantojot automātisko uztīšanas sistēmu.

Zīmēšanas mašīna

Vara stieple tiek izvilkta caur presformām līdz 2,6-3,0 mm diametram, gatava velmēšanai.

4 Ritošais statīvs

Apaļā vara stieple ir velmēta plakanā lentē ar kontrolētu platuma un biezuma precizitāti.

Atkausēšana

Īssavienojuma atkausēšana tiek izmantota ar inertās gāzes aizsardzību un cirkulācijas ūdens dzesēšanu, lai uzlabotu vara lentes mehāniskās īpašības.

Alvas pārklājums

Tiek izmantots karstās skārda pārklājums. Gaisa naži kontrolē alvas slāņa biezumu, un dzesēšanas ventilatori palīdz stabilizēt virsmas kvalitāti. Vienpusējā skārda pārklājuma biezums: 0,01-0,025 mm.

Automātiskā spoles maiņa

Papildfunkcijās ietilpst servo pārvietošana, automātiska spoles maiņa, automātiska griešana un automātiska līmlente.

Precīza uzņemšana

Spoles uztīšana: līdz 30 kg.

Pankūku tinums: pēc izvēles 1-2 kg.

R&D un patenti

Kopš 2015. gada GRM ir turpinājis izstrādāt ražošanas iekārtas PV starpsavienojumu lentei un kopņu lentei. Uzņēmums ir ieguvis vairākus tehniskos patentus, kas saistīti ar precīzās velmēšanas, ražošanas līniju integrāciju un PV lentes ražošanas procesiem.

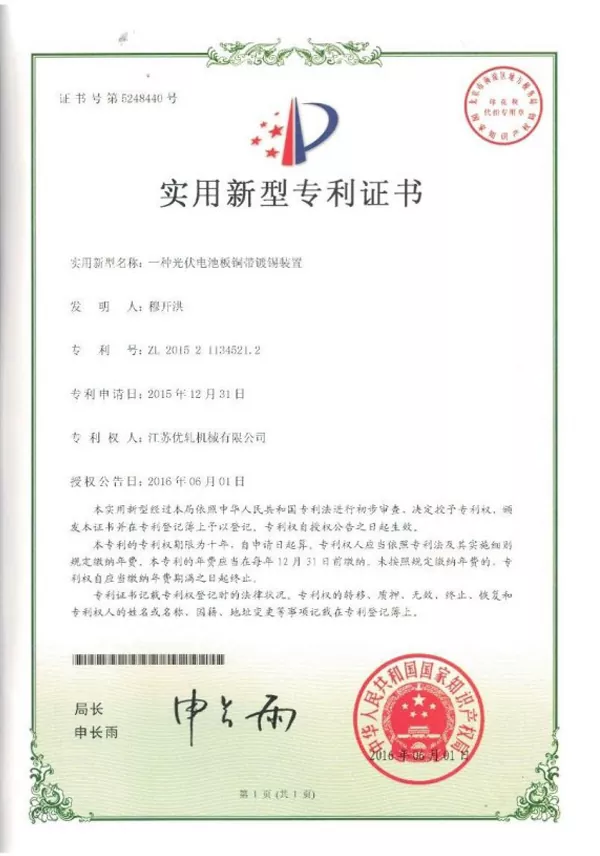

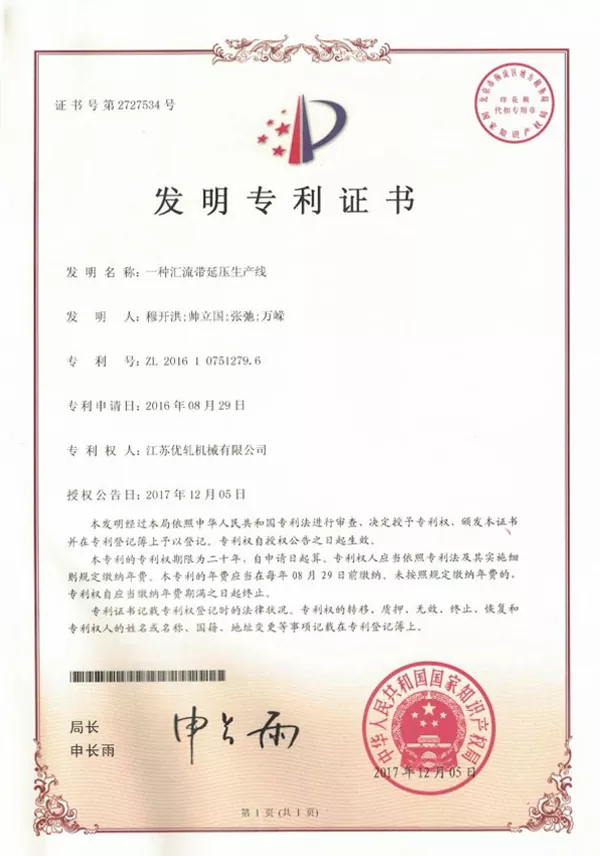

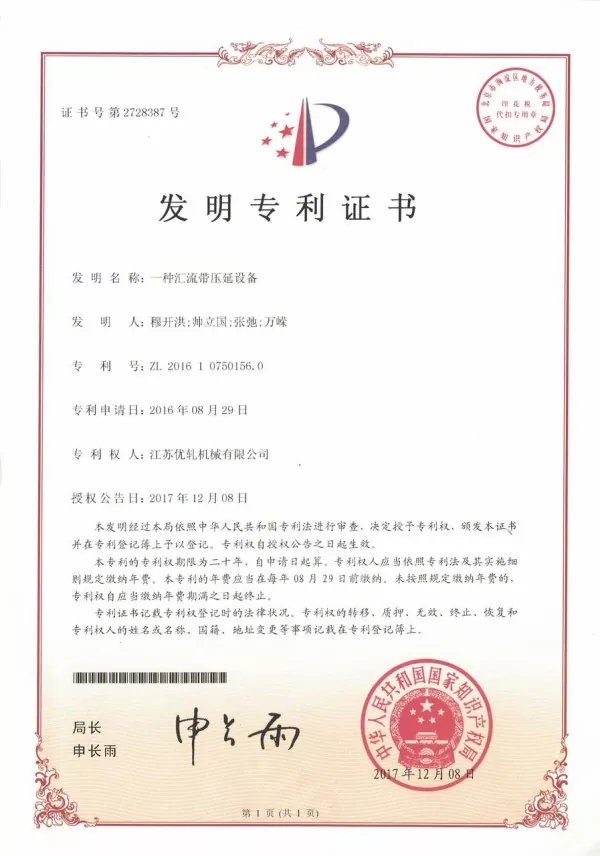

GRM patentētas tehnoloģijas PV lentes ražošanas iekārtām

Galvenās iezīmes

Nepārtraukta ražošana no vara stieples ievades līdz gatavās alvas pārklājuma kopņu lentes izvadei.
Uzlabota izmēru konsistence, pārklājuma viendabīgums un tinumu kvalitāte.
Spriegojuma koordinācija un automātiska uzņemšana palīdz samazināt ražošanas pārtraukumus un manuālu iejaukšanos.
Atbalsta gan standarta kopņu lentes, gan atstarojošo kopņu lentes ražošanu dažādām PV moduļa materiālu prasībām.
Nodrošina PV lentes ražotājus ar integrētu ražošanas risinājumu, kas vērsts uz procesa kontroli, produktu konsekvenci un ražošanas efektivitāti.

Bieži uzdotie jautājumi

1.Kāds ir gatavā produkta izmēru diapazons?

Gatavs platums: 3-8 mm.

Gatavs biezums: 0,2-0,4 mm.

2.Kādi ir pielaides un mehānisko īpašību diapazoni?

Platuma pielaide: ±0,085 mm.

Biezuma pielaide: ±0,01 mm.

Stiepes izturība: ≥260 MPa.

Ražas stiprums: 90-130 MPa.

3.Kādu alvas pārklāšanas metodi izmanto?

Līnijā tiek izmantots karstās skārda pārklājums ar pilnu pārklājumu ap lenti, ieskaitot abas sānu malas.

4.Kā tiek mērīts produkta platums un biezums?

Četru stendu velmētavas ceturtais stends ir aprīkots ar divām lāzermērīšanas sistēmām, viena platuma mērīšanai un viena biezuma mērīšanai. Mērījumu datus var parādīt HMI.

5.Kādus materiālus var apstrādāt?

PV kopņu lentes ražošanas līnija galvenokārt ir paredzēta TU1 bezskābekļa vara stieplēm. Pielāgotas konfigurācijas var nodrošināt atbilstoši dažādiem vara sakausējumiem, izstrādājumu izmēriem un īpašām lentes prasībām.
