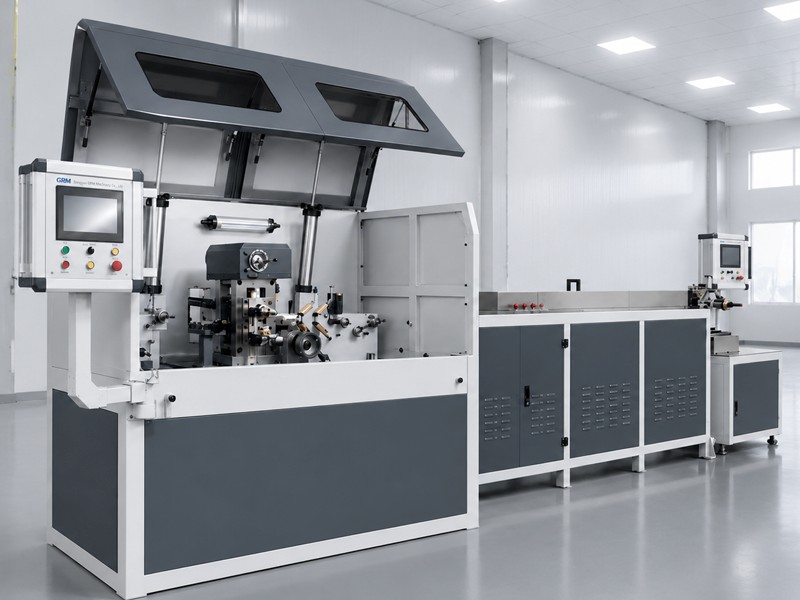

Taisnstūra stieples mikro velmēšanas vienība

GRM taisnstūrveida stieples mikrovelmēšanas iekārta ir paredzēta smalkas apaļas metāla stieples precīzai velmēšanai augstas precizitātes taisnstūra stieplē, izmantojot nepārtrauktu vairākkārtēju aukstās velmēšanas procesu.
Sistēma ir izstrādāta, lai ražotu smalku taisnstūrveida stiepli miniatūrām spolēm, precīziem tinumu vadītājiem, medicīniskās virzošās stieples plakano vadu komponentiem, sensoru vadošajiem elementiem un citām mikroprofilētām metāla daļām, kurām nepieciešami stabili izmēri un tīras virsmas stāvoklis.
Kā specializēts precīzās velmēšanas iekārtu ražotājs GRM nodrošina pielāgotus mikro velmēšanas risinājumus vara stieplēm, sakausējuma stieplēm un citiem smalkiem metāliskiem materiāliem atbilstoši dažādām ražošanas prasībām.

Nosūtīt pieprasījumu

Produkta apraksts

GRM Micro Rolling Unit ir paredzēts nepārtrauktai smalkas apaļas stieples pārveidošanai parprecīza taisnstūra stieplear šauru biezuma diapazonu un augstu platuma un biezuma attiecību.

Ražošanas procesā vienā nepārtrauktā ražošanas secībā tiek integrēta aktīvā atmaksāšanās, vairākkārtēju velmēšanas deformācija, spriegojuma sinhronizācija, iebūvēta izmēru pārbaude, izvēles tīrīšanas sistēma un precīza spoles uztīšana.

Salīdzinot ar parasto lielo velmēšanas iekārtu, mikrovelmēšanas sistēma ir īpaši izstrādāta maza izmēra vadītājiem, kur izmēru atkārtojamība, reducēšanas stabilitāte un virsmas kvalitāte tieši ietekmē pakārtotos formēšanas, tinumu un montāžas procesus.

Ražošanas iespējas

Iekārta ir piemērota īpaši smalku taisnstūra stiepļu un mikro plakano vadu ražošanai ar stingru pielaides kontroli augstas vērtības precizitātes lietojumiem.

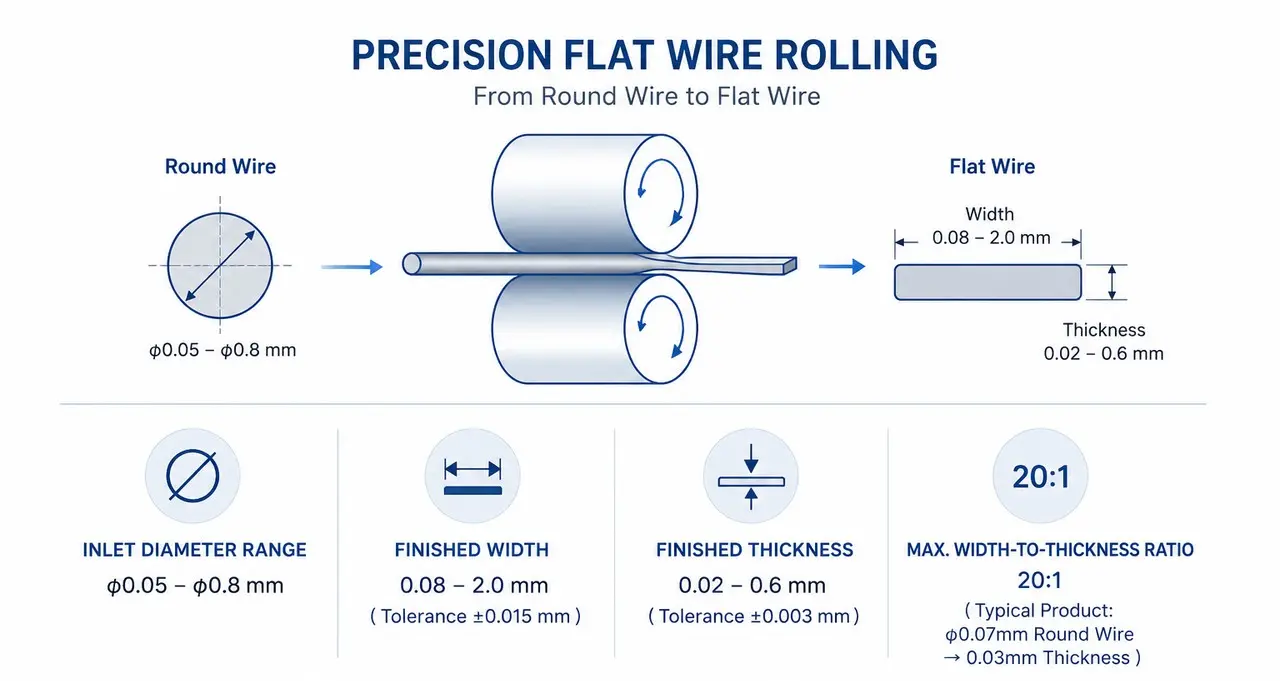

Tehniskie parametri

Tehniskā prece	Specifikācija / pieejamie dati
Ievades stieples diametrs	0,05-0,8 mm
Gatavs platums	0,08-2,0 mm
Gatavs biezums	0,02-0,6 mm
Maksimālā platuma/biezuma attiecība	20:1.
Mehāniskā konstrukcija maksimālais ātrums	200 m/min.
Dzesēšana un eļļošana	Izsmidzināšanas dzesēšana ar filtrācijas cirkulācijas sistēmu
Kontroles sistēma	HMI darbības saskarne ar reāllaika ražošanas uzraudzību
Mašīnas konfigurācija	Pielāgots atbilstoši projekta prasībām

Standarta ražošanas plūsma

Aktīva atmaksa

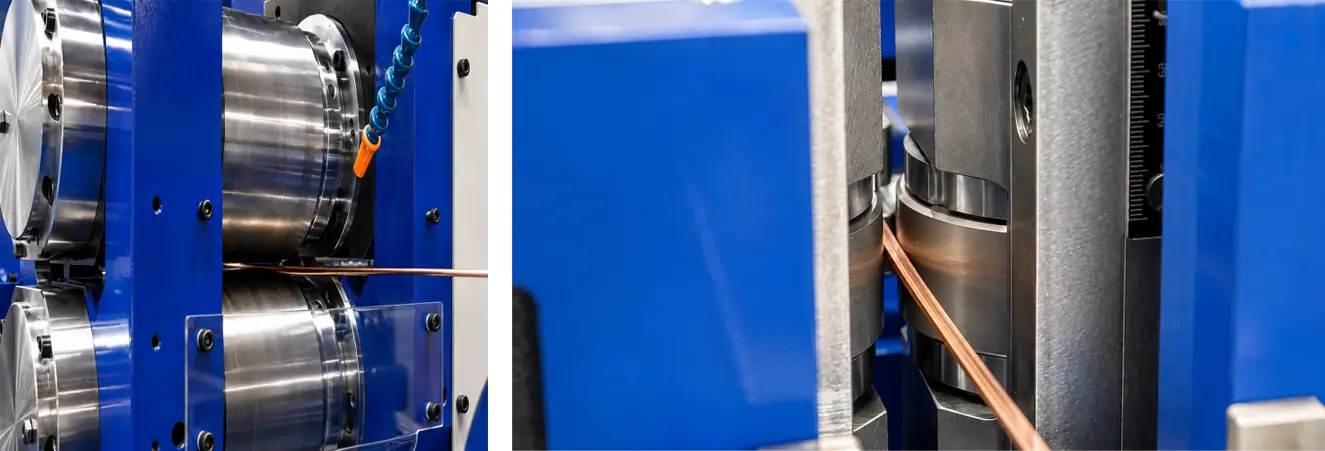

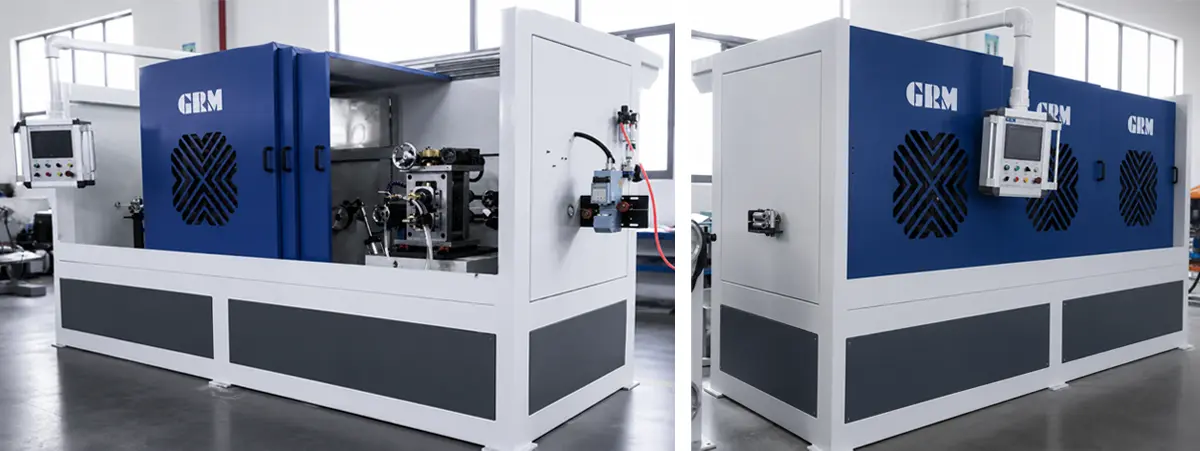

GRM160 velmētava
Dejotājs pēc velmētavas
Inline pārbaude
GRM90 velmētava
Iebūvēta tīrīšana + žāvēšana (pēc izvēles)
Spolētājs

Inteliģentā vadības sistēma

Centralizēta HMI operētājsistēma pilnīgai līnijas kontrolei
Ritošanas ātruma, spriedzes un ražošanas statusa uzraudzība reāllaikā
Ātra regulēšanas piekļuve rites parametru korekcijai
Pilnas ražošanas procesa secības vizuāls attēlojums

Lietojumprogrammas

Taisnstūra stieples mikro velmēšanas vienība tiek plaši izmantota nozarēs, kurās nepieciešami augstas precizitātes smalki taisnstūrveida vadītāji.

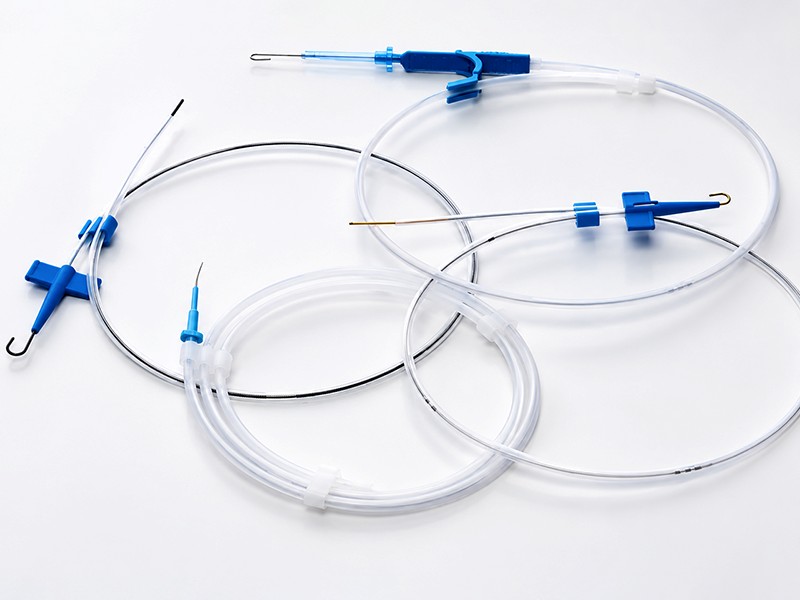

Medicīniskā virzošā stieple plakana stieple

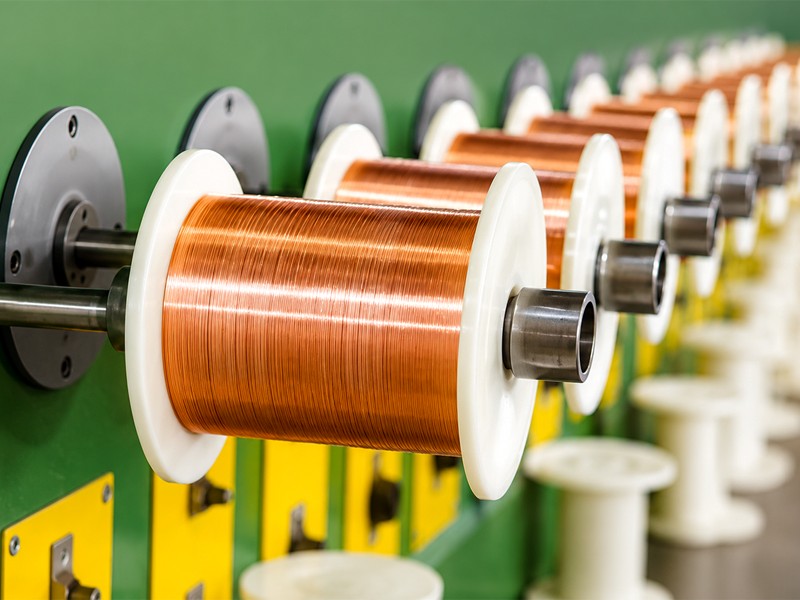

Miniatūras transformatoru tinumu vadītāji

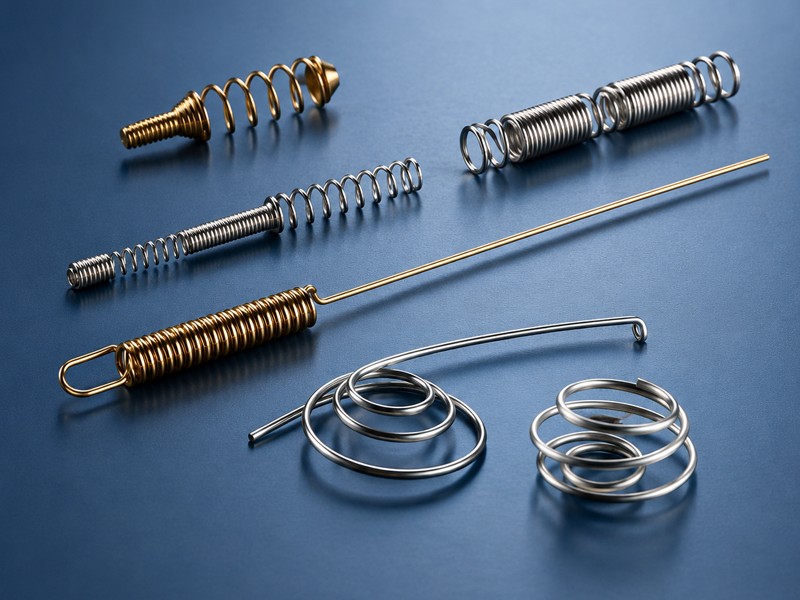

Precīzas vadošas atsperu sastāvdaļas

Sensoru vadošie elementi

Augstas vērtības sakausējuma vadītāju ražošana

Bieži uzdotie jautājumi iepirkumu un inženieru komandām

Jautājums	Atbilde
Kādus materiālus mašīna var apstrādāt?	Sniegtajā avotā īpaši minēts vara apaļa stieple. Citi materiāli ir jāpārskata pēc pakāpes, cietības un samazināšanas grafika.
Vai līniju var pielāgot?	Jā. GRM var pielāgot līniju izkārtojumu, pārbaudes punktus, uzņemšanas specifikācijas un palīgsistēmas pēc mērķa produktu klāsta saņemšanas.
Kāda informācija ir nepieciešama piedāvājumam?	Materiāls, ievades stieples diametrs, gatavais platums/biezums, pielaide, ražošanas ātrums, spoles veids, pieejamā platība un nepieciešamie standarti.
Vai līnija ietver iebūvētu tīrīšanu?	Jā, aprakstītais process ietver tīrīšanu, žāvēšanu un izsmidzināšanas šķidruma filtrēšanu.
Vai GRM var nodrošināt pabeigtu risinājumu?	Jā. GRM var nodrošināt pielāgotu ražošanas līniju, tehnisko piedāvājumu, piegādi, uzstādīšanas norādījumus, nodošanu ekspluatācijā un apmācību atbalstu.
Kuriem parametriem vēl ir nepieciešams apstiprinājums?	Rites spēks, uzstādītā jauda, līnijas izmēri, iekārtas svars, galīgā standarta versija, piegādes laiks un pieņemšanas procedūra.
