Kā panākt īpaši augstas precizitātes fotoelektriskās metināšanas lentes velmētavas vadību

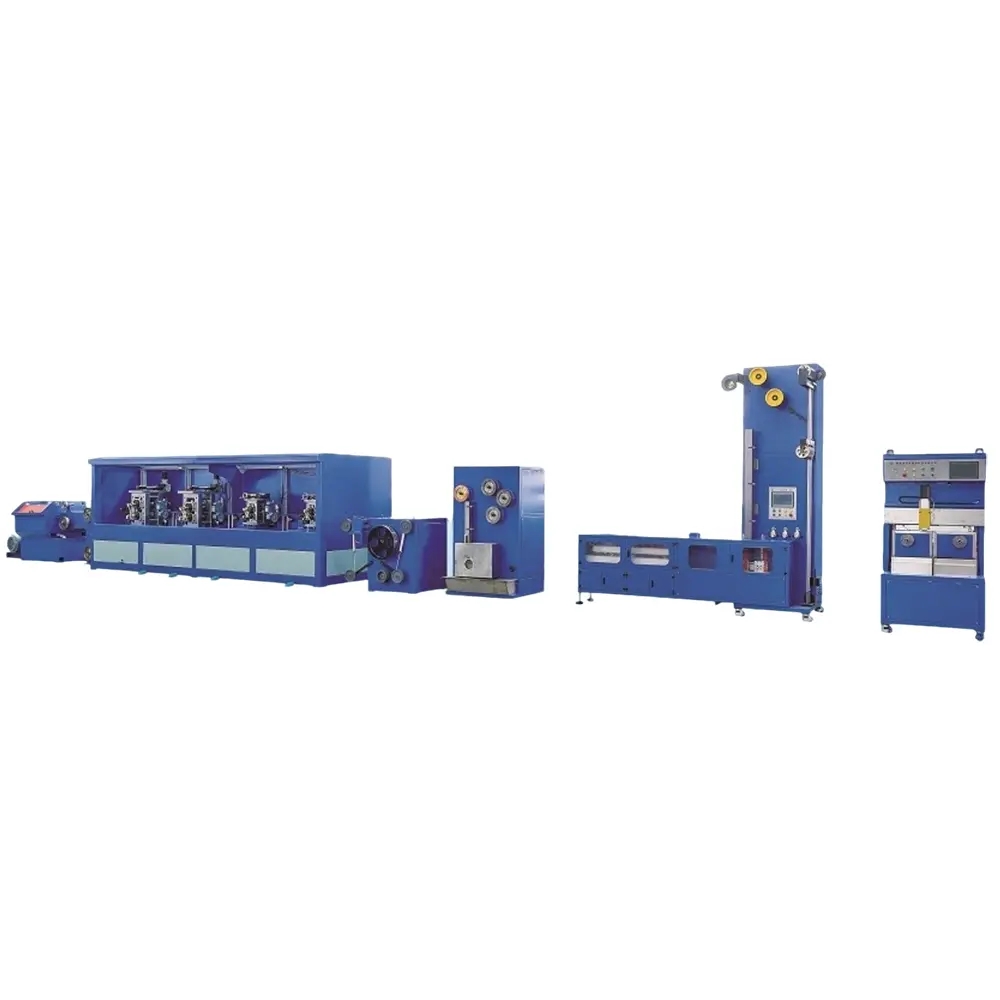

       Fotoelementu sloksnes velmētava galvenokārt nodrošina īpaši augstas precizitātes vadību, izmantojot augstas precizitātes servo vadības sistēmu, uzlabotu noteikšanas un atgriezeniskās saites mehānismu un optimizētu mehānisko struktūru:

1.Augstas precizitātes servo vadības sistēma

       Servo motora piedziņa: fotoelektriskās metināšanas sloksnes velmētavas augšējos un apakšējos veltņus parasti kontrolē augstas precizitātes servomotori, piemēram, EA180 sērijas servomotori. Šiem servomotoriem ir augstas izšķirtspējas un ātras reakcijas raksturlielumi, kas var precīzi kontrolēt rullīšu ātrumu un stāvokli, nodrošinot pilnīgu augšējo un apakšējo veltņu sinhronizāciju. Sinhronizācijas precizitāte var sasniegt ļoti augstu līmeni, tādējādi nodrošinot metināšanas sloksnes velmēšanas precizitāti.

       Augstas veiktspējas kontroles algoritms: izmantojot uzlabotos motora vadības algoritmus, piemēram, augstas veiktspējas algoritmu, kas iebūvēts EM730 sērijas frekvences pārveidotājā, tas var ātri reaģēt uz spriedzes svārstībām un precīzi kontrolēt sprieguma stabilitāti. Reāllaikā uzraugot un regulējot motora jaudu, iespējams efektīvi kompensēt velmēšanas procesā dažādu faktoru radītās spriegojuma izmaiņas, nodrošinot metinātās sloksnes izmēru precizitāti.

2.Uzlabots noteikšanas un atgriezeniskās saites mehānisms

       Tiešsaistes noteikšanas iekārtas: aprīkotas ar augstas precizitātes tiešsaistes noteikšanas instrumentiem, piemēram, lāzera platuma mērītājiem, tiešsaistes biezuma mērītājiem utt. Šie instrumenti var reāllaikā uzraudzīt metināšanas sloksnes platumu, biezumu un citus izmēru parametrus ar noteikšanas precizitāti līdz mikrometriem. Piemēram, lāzera platuma mērītājs var izmērīt metināšanas sloksnes platumu tiešsaistē un ievadīt datus reāllaikā mikrokontrollera sistēmā.

       Slēgta cikla atgriezeniskās saites kontrole: pamatojoties uz datu atgriezenisko saiti no tiešsaistes noteikšanas aprīkojuma, velmētava izmanto slēgta cikla vadības sistēmu. Ja tiek konstatēts, ka metināšanas sloksnes izmēra novirze pārsniedz iestatīto vērtību, vadības sistēma automātiski atgriezīs novirzes signālu servomotoram vai citam izpildmehānismam, piemēram, mikrokontrollera sistēmai, kas vada pakāpju motoru. Izmantojot transmisijas ierīces, piemēram, gliemežpārvada mehānismu un skrūvju stieni, velmētavas spiediens, attālums vai ātrums tiek precīzi noregulēts, lai panāktu precīzu metināšanas sloksnes izmēra kontroli.

3.Optimizēta mehāniskās konstrukcijas projektēšana

       Augstas precizitātes velmētavas apstrāde: velmētava ir galvenā fotoelementu metināšanas sloksnes velmētavas sastāvdaļa, un tās apstrādes precizitāte tieši ietekmē metināšanas sloksnes kvalitāti. Velmētavā tiek izmantota augstas precizitātes apstrādes tehnoloģija ar zemu virsmas raupjumu (piemēram, Ra ≤ 0,02 μm) un augstu formas precizitāti, nodrošinot vienmērīgas un konsekventas spraugas starp velmētavām, tādējādi nodrošinot metināšanas sloksnes biezuma un platuma precizitāti.

       Ruļļu nodiluma kompensācijas mehānisms: Lai kompensētu velmētavas nodilumu ilgstošas ​​lietošanas laikā, velmētavai ir izstrādāts atbilstošs kompensācijas mehānisms. Piemēram, mehānisko nodilumu var kompensēt, precīzi noregulējot augšējo un apakšējo veltņu elektronisko pārnesumu attiecību, nodrošinot, ka veltņu rites precizitāte vienmēr tiek uzturēta augstā līmenī.

       Stabila rāmja struktūra: velmētavas rāmis izmanto augstas stiprības un augstas stingrības materiālus un konstrukcijas dizainu, piemēram, integrētu liešanas struktūru, kas var efektīvi samazināt vibrāciju un deformāciju velmēšanas procesā. Stabilā rāmja konstrukcija nodrošina drošu atbalstu velmētavai, palīdzot nodrošināt velmētavas pozicionēšanas precizitāti un kustības precizitāti, tādējādi panākot augstas precizitātes metinātās sloksnes velmēšanu.

       Spiediena automātiskās regulēšanas ierīce: Dažas velmētavas ir aprīkotas ar spiediena automātiskās regulēšanas ierīcēm, piemēram, sistēmu, kas sastāv no gliemežpārvada mehānisma un skrūvju stieņa, kas var automātiski pielāgot velmētavas spiedienu atbilstoši metināšanas sloksnes izmēra noteikšanas datiem, nodrošinot, ka metināšanas sloksnes platums un biezums atbilst precizitātes prasībām un izvairoties no izmēra novirzēm, ko izraisa nestabils spiediens.
